Copeland Stream – najnowocześniejsze półhermetyczne sprężarki tłokowe

Zaczęto produkować w Aachen w Niemczech, na początku stycznia 2012 roku. Wydaje się, że po kilku latach obecności tych urządzeń na rynku, nadal taki status można im śmiało przyznać. Producent poszerza i pogłębia swoją ofertę w tym zakresie a najnowsza seria sprężarek Stream firmy Emerson Climate Technologies do zastosowań w handlu i przemyśle obejmuje :

• typoszeregi sprężarek cztero- i sześciocylindrowych dla czynników HFC
• typoszereg sprężarek półhermetycznych DIGITAL z płynną regulacją wydajności
• linię do zastosowań transkrytycznych z R744 (CO₂)
• linię do zastosowań podkrytycznych z R744 (CO₂)

Dostępnych jest blisko 50 modeli sprężarek STREAM (sumarycznie – w zależności od typoszeregu i wydajności wolumetrycznej), część z nich w dwóch wersjach silnika. Sprężarki cztero- i sześciocylindrowe serii STREAM zapewniają najlepszą wydajność w swojej klasie, znacząco zmniejszając koszty eksploatacji i wpływ na środowisko w porównaniu z dostępnymi produktami konkurencyjnymi.

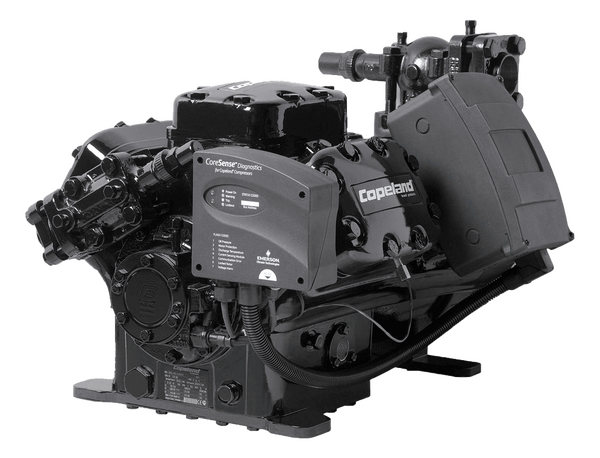

Sprężarki Stream z modułem CoreSense do czynników HFC

Dzięki szerokiemu zakresowi charakterystyk pracy wszystkie modele nadają się do średnio- i niskotemperaturowych zastosowań chłodniczych. Typoszereg 16 modeli pokrywa wydajności od 62 do 153 m³/h. Płynna regulacja wydajności realizowana jest za pomocą falownika od 25 do 75 Hz lub regulacja cyfrowa. Sprężarki mogą pracować z czynnikami chłodniczymi: R407A/F/C, R448A, R449A, R404A, R134a, R450A oraz R513A.

Moduł diagnostyczny CoreSense dostępny jest jako opcja i zapewnia zabezpieczenie silnika oraz układu olejowego. W nim przebiega zapisywanie zaawansowanych informacji dotyczących zasobów i eksploatacji urządzenia. Sygnalizacja eksploatacji i alarmów realizowana jest za pomocą kolorowych diod. Komunikacja ze sterownikiem systemu następuje poprzez Modbus.

Informacje techniczne:

* 3 fazy
** 3 faz.: 380-420 V/ 50 Hz
*** w odległości 1 m: ciśnienie akustyczne w odległości 1 m od sprężarki, w polu swobodnym
**** czynnik chłodniczy R448A/ R449A; temp parowania -10^oC, temp skraplania 40^oC

Sprężarki Stream Digital z modułem CoreSense do płynnej regulacji wydajności

Seria sprężarek cztero- i sześciocylindrowych Stream Digital zapewnia metodę płynnej regulacji wydajności alternatywną do falownika. Regulacja cyfrowa to najprostsza i najbardziej precyzyjna metoda regulacji wydajności, która pozwala ograniczyć koszty związane z modulacją. Rozwiązanie to opiera się na kontroli cyklu zaworu elektromagnetycznego zamontowanego na jednej z głowic cylindrów w oparciu o czas cyklu. Zawór porusza tłok, który kontroluje przepływ gazu do obszaru ssania płyty zaworowej sprężarki. Sprężarka zawsze działa ze stałą prędkością , co pozwala sprostać wyzwaniom związanym z powrotem oleju oraz przeciążeniami mechanicznymi i elektrycznymi systemu. Zmniejszenie liczby cykli zapewnia dłuższą żywotność styczników i samej sprężarki.

Wszystkie sprężarki mogą być opcjonalnie wyposażone w moduł diagnostyczny CoreSense, który zapewnia możliwość szybkiej diagnostyki problemów związanych z systemem oraz zapobieganie ich występowania.

Typoszereg 16 modeli pokrywa wydajności od 62 do 153 m³/h.

Modele Stream Digital umożliwiają zastosowanie płynnej – cyfrowej regulacji wydajności:

• dla sprężarek czterocylindrowych – w zakresie od 50 do 100 %.
• dla sprężarek sześciocylindrowych – w zakresie od 30 do 100 %

Sprężarki mogą pracować z czynnikami chłodniczymi: R407A/F/C, R448A, R449A, R404A, R134a, R450A oraz R513A.

Informacje techniczne:

* 3 faz.: 380-420 V/ 50 Hz
*** w odległości 1 m: ciśnienie akustyczne w odległości 1 m od sprężarki, w polu swobodnym
****temp parowania -10^oC, temp skraplania 40^oC

Sprężarki Stream z modułem CoreSense do zastosowań transkrytycznych z R744

Do zastosowań transkrytycznych z R744 (CO₂) przygotowano 9 modeli czterocylindrowych sprężarek Stream, w zakresie wydajności od 9 do 70 kW. Stanowią idealne rozwiązanie w średniotemperaturowych systemach kaskadowych i typu booster. Ciśnienie nominalne sprężarek z tej serii wynosi 135 barów po stronie wysokiego ciśnienia oraz 90 barów – po stronie niskiego ciśnienia.

Ciśnienie rozrywające, przekraczające współczynnik bezpieczeństwa 3. Wszystkie modele wyposażone zostały w moduły CoreSense. Modele dopuszczone do pracy z falownikiem w zakresie 25 – 70 Hz.

Sprężarki Stream z modułem CoreSense do zastosowań podkrytycznych z R744 wymagających wysokich ciśnień postojowych (90 barów)

Seria czterocylindrowych sprężarek CO₂ Stream to idealne rozwiązanie w niskotemperaturowych systemach kaskadowych i systemach booster do R744, które wymagają wysokich ciśnień postojowych do 90 barów po stronie ssania. Wykorzystanie transkrytycznych sprężarek w układach średniotemperaturowych / transkrytycznych i niskotemperaturowych / podkrytycznych gwarantuje, że w przypadku braku zasilania system chłodniczy nie zostanie uszkodzony i nie nastąpią zakłócenia w jego działaniu. Seria Stream charakteryzuje się ciśnieniem nominalnym 135 barów. Płynna regulacja wydajności przy użyciu falownika w zakresie 25 – 70 Hz. Wszystkie modele wyposażone są w moduły CoreSense.

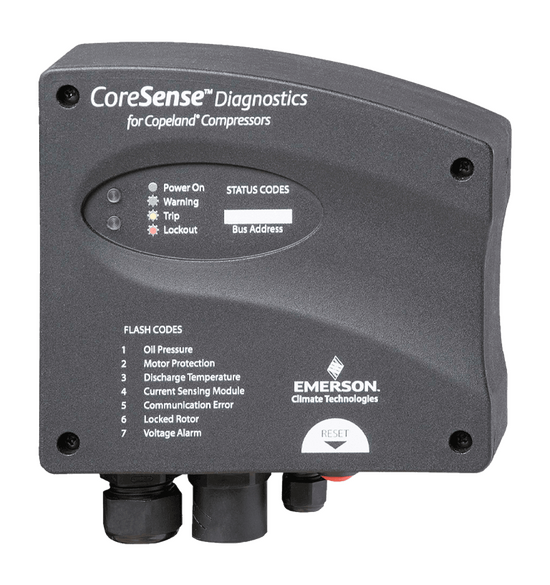

Moduł diagnostyczny CoreSense™

Wszystkie modele sprężarek Stream mogą być lub są wyposażone w moduł diagnostyczny CoreSense™, który zapewnia zaawansowaną ochronę i diagnostykę sprężarek, obniża koszty konserwacji i skraca przestoje. Moduł diagnostyczny zapisuje informacje dotyczące zasobów i eksploatacji instalacji, umożliwia monitoring poszczególnych sprężarek.

Stream i emisja hałasu

Stream to jedna z najcichszych sprężarek tłokowych na rynku. Zmiany konstrukcyjne doprowadziły do zmniejszenia poziomu hałasu o 7dBA w porównaniu do pierwotnej generacji sprężarek. Zastosowanie osłony akustycznej nowej generacji zapewnia dodatkowe tłumienie hałasu nawet o 15 dBA. Osłona akustyczna składa się z pięciu głównych części, dzięki czemu można ją łatwo zamontować i dopasować do urządzeń. Części z wygodnymi zaczepami pozwalają na szybki dostęp do kluczowych elementów sprężarki, takich jak regulator poziomu oleju, zawór serwisowy oleju, czy tez moduł CoreSense™ Diagnostics.

Korzyści i zalety stosowania sprężarek półhermetycznych Stream

• zastosowania wymagające możliwości naprawy
• idealne do instalacji z centralną maszynownią
• idealne do dużych scentralizowanych chłodni
• sprawdzone wielokrotnie rozwiązania
• wbudowane układy elektroniczne zapewniające zaawansowaną ochronę i diagnostykę

Nowoczesna linia sprężarek Stream, z takimi innowacjami jak regulacja wydajności typu Digital, możliwość stosowania różnych czynników chłodniczych i moduł diagnostyczny CoreSense™, zapewniający zaawansowaną ochronę i diagnostykę, stanowi awangardę sprężarek półhermetycznych w branży chłodniczej, początków XXI wieku.

Zapoznaj się z artykułem.

Źródło: Ch&K 01/2021
