Dyrektor działu Klimatyzacja - Robert GOZDALIK
Obecne trendy rynkowe, poszukiwanie optymalnych rozwiązań oraz szereg ograniczeń wynikających z legislacji, coraz częściej stawiają osoby decyzyjne przed pytaniem: VRF czy Woda Lodowa? Oba rozwiązania kuszą elastycznością, niezwykłymi funkcjonalnościami, rozwojem technologii w zakresie efektywności i sterowania oraz dostępnością cenową.
Woda to niemal doskonały nośnik ciepła, zapewniający efektywność energetyczną, bezpieczeństwo, niezawodność i wszechstronność zastosowania. Agregaty i instalacje wody lodowej (WL) imponują rozmiarami i zakresem wydajności, pozwalają na ominięcie problemów związanych ze stężeniem krytycznym lub palnością czynnika chłodniczego wewnątrz budynków, a także umożliwiają akumulację energii w buforach. Instalacja WL grozi jednak zalaniem pomieszczeń lub infrastruktury, wymaga rurociągów o dużych przekrojach, układów pompowych oraz dachów o konstrukcji pozwalającej na montaż potężnych urządzeń.
Systemy VRF to najlepsza i najbardziej rozpowszechniona alternatywa dla układów opartych o wodę, glikole lub freezium. Instalacja miedziana wymaga znacznie mniej miejsca niż rurociągi z wodą, a megawatowe agregaty WL mogą być zastąpione dziesiątkami agregatów opartych o bezpośrednie odparowanie. To jednocześnie sposób na zwiększenie niezawodności systemu oraz mniejszą ilość czynnika chłodniczego w poszczególnych obiegach chłodniczych, co ma niebagatelne znaczenie z punktu widzenia wspomnianej wyżej legislacji. To również większa elastyczność w wyborze miejsca montażu jednostek zewnętrznych oraz ich rozmieszczenia nawet na dachach, które nie posiadają nośności wymaganej do montażu wielotonowych agregatów układów pośrednich. Podobnie jak systemy WL, systemy VRF pozwalają na efektywne chłodzenie i ogrzewanie, w wersji trójrurowej również z odzyskiem ciepła.
Nowa wersja systemu VRF KXZ2
Kwintesencją nowoczesnego systemu VRF niewątpliwie będzie nowa wersja rozwiązania Mitsubishi Heavy Industries. KXZ2 to kolejne już wcielenie tego typu rozwiązania japońskiego producenta. Systemy dwururowe występują w zakresie wydajności od 28,0 kW do 168,0 kW, zaś agregaty z odzyskiem ciepła od 22,4 kW do 168,0 kW, znanym z wersji KXZ1. Pojedyncze jednostki zewnętrzne, o wydajności do 56,0 kW można w różnych konfiguracjach (standardowych i „high COP”) łączyć w układy „Combination” dwóch lub trzech jednostek.
Indeks wydajności jednostek wewnętrznych wynosi:
Maksymalna ilość jednostek wewnętrznych w zależności od systemu wynosi od 37 do 80. Decyzję o rozbudowie systemu do układów „Combination” lub pozostawieniu pojedynczych jednostek zewnętrznych determinują między innymi kwestie legislacyjne (konieczność detekcji czynnika chłodniczego w układach z przekroczonym stężeniem krytycznym w mniejszych pomieszczeniach), użytkowe (wielu użytkowników, rozmieszczenie pomieszczeń, usytuowanie budynku, rozliczenie kosztów energii elektrycznej) oraz techniczne (odległości, przewyższenia, dostępność szachtów, miejsca na agregaty itp.).
Odległości i przewyższenia w instalacjach VRF
Zakres temperatur pracy
VTCC. Oszczędność energii nawet o 34%
Elastyczność w projektowaniu i montażu optymalizują zarówno imponujące różnice wysokości pomiędzy jednostkami (agregat nawet 90 m nad najniżej położoną jednostką wewnętrzną, różnica wysokości pomiędzy jednostkami wewnętrznymi nawet 30 m), jak i szeroki zakres pracy: od -15 do 46°C dla chłodzenia; od -20 do 15,5°C dla ogrzewania.
W przypadku trudnych lokalizacji (np. montaż wewnątrz budynku) projektanci na pewno docenią 85 Pa sprężu wentylatorów jednostek zewnętrznych. To wartość umożliwiająca zabudowę kanałową lub wykonanie odpowiednich kierownic powietrza.

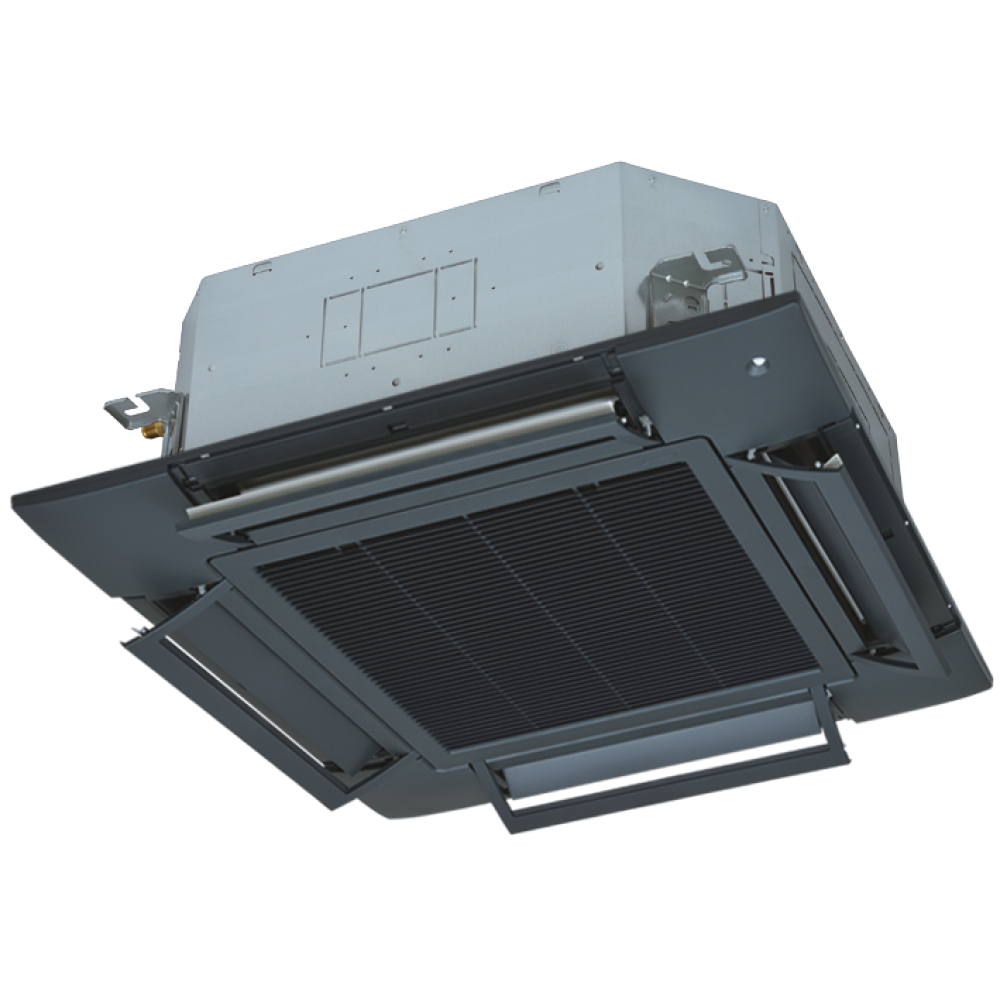

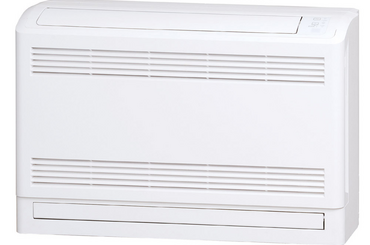

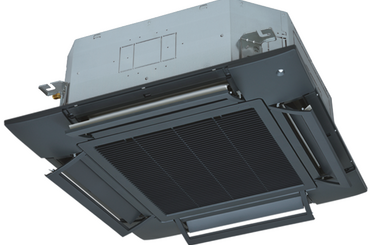

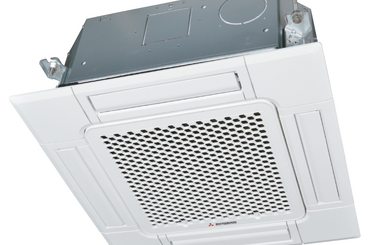

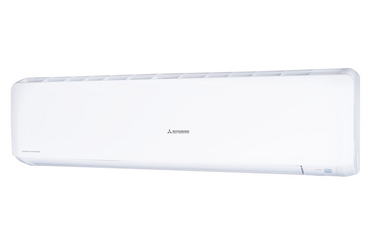

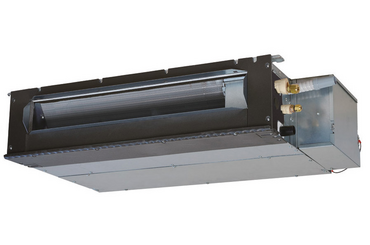

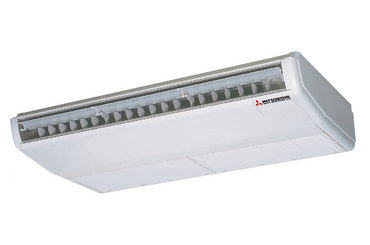

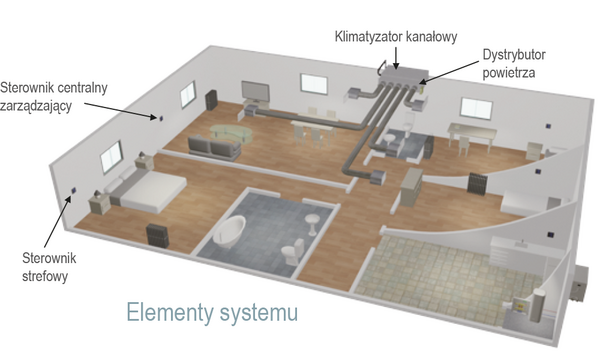

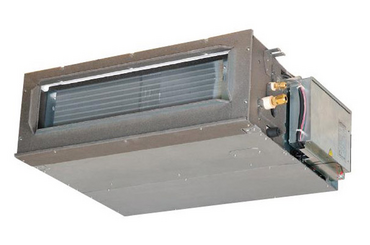

Mocną stroną VRF produkcji MHI jest szeroka gama jednostek wewnętrznych z akcesoriami: blisko setkę dostępnych modeli w całym typoszeregu dopełniają panele z deflektorem, panele w kolorze czarnym dla jednostek kasetonowych, system niezależnej dystrybucji powietrza (SNDP) dla jednostek kanałowych oraz rozwiązania umożliwiające współpracę z centralami wentylacyjnymi. Na uwagę zasługuje sterownik dotykowy z bogatym menu użytkownika i serwisowym w języku polskim.
Uzupełnienie oferty samych jednostek stanowią sterowniki centralne oraz BMS, umożliwiające między innymi rozliczenie kosztów energii elektrycznej. Szereg rozwiązań serwisowych reprezentują: oprogramowanie serwisowe (SL checker, Mente PC), wyświetlacz 7-segmentowy jednostki zewnętrznej oraz intuicyjne aplikacje dla serwisu, ułatwiające identyfikację błędów oraz obliczenie właściwej ilości czynnika chłodniczego i ekwiwalentu CO2 (na podstawie modelu i wprowadzonej długości rurociągu). Dobór i projektowanie ułatwiają funkcjonalny program doborowy dla projektantów i instalatorów „e-solution”, kompletna biblioteka BIM (format Revit, 3D Cad oraz IFC) oraz zapowiadana przez producenta aplikacja e-seasonal, umożliwiająca symulację efektywności sezonowej, rocznego zużycia energii, kosztów, emisji CO2 oraz porównanie różnych systemów.
Zapoznaj się z całym artykułem.
Źródło: Ch&K 11/2021
